WD Purple входит в состав. Точная модель указана ниже.

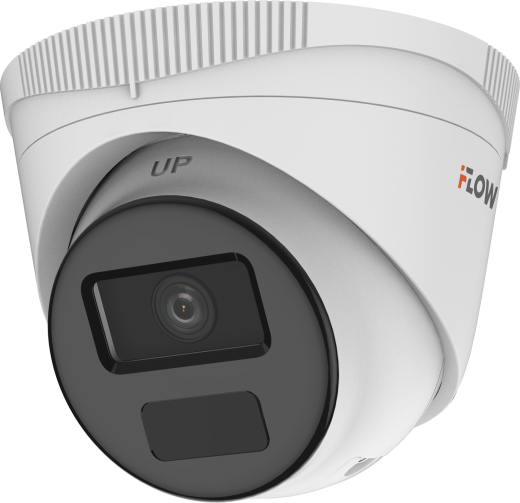

Наблюдать за основными зонами
Для входа, проходов и общего обзора небольшого помещения. Запись со звуком сохраняется на регистраторе, камеры можно просматривать с телефона.
Вариант комплекта
Количество камер
- 2 Мп
- PoE
- Запись со звуком
Состав выбранного комплекта
- Архив
- 1 HDD 4 ТБ WD Purple WD44PURZ. Емкость можно изменить под нужный срок записи.
- Подключение

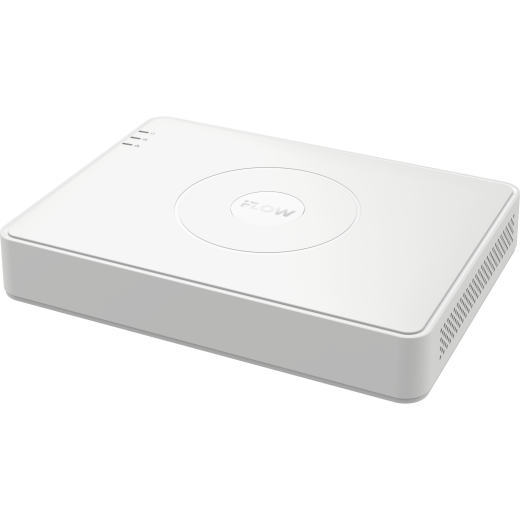

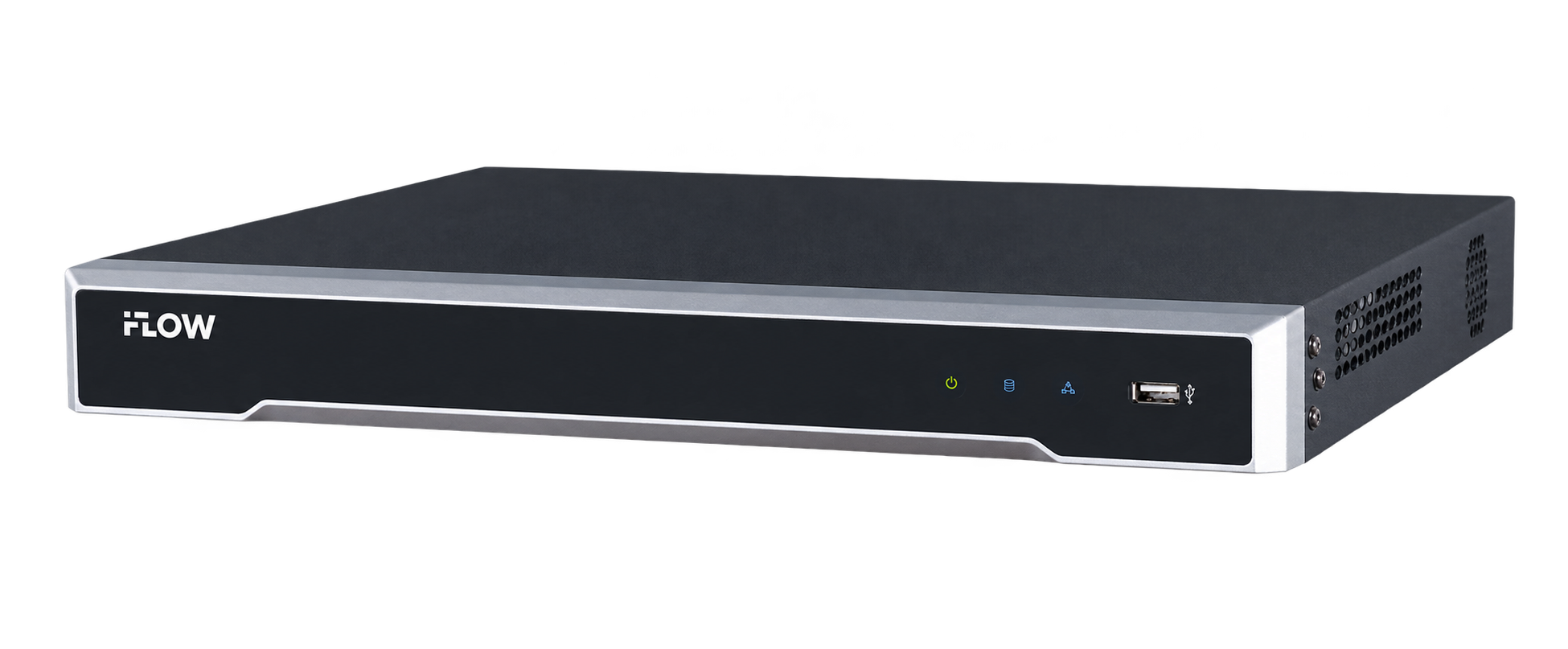

- Камеры получают питание и передают видео по витой паре от PoE-портов регистратора.
- Кабель и расходные материалы
- По измеренным трассам: кабель, монтажные коробки, крепеж и защита соединений.
- Монтаж и настройка
- Установка 8 камер, настройка ракурсов, записи, времени и доступа. Проверка сохранения и поиска записи.
Неделя, месяц или больше?
В выбранном составе: WD Purple 4 ТБ (WD44PURZ), 1 шт. Ориентир непрерывной записи: около 20,8 суток при 2 Мбит/с на камеру.
На 7 суток
1 HDD 2 ТБ
На 30 суток
1 HDD 6 ТБ
Это варианты замены HDD для указанного потока, а не дополнительные диски к указанному составу. Расчет с запасом 10%, без RAID. Перед поставкой проверяем точный артикул по совместимости регистратора.
На сколько хватит диска?
Меняйте параметры, чтобы оценить срок хранения. Нужна неделя или 30 дней? Ниже показано, сколько емкости потребуется. Настройки калькулятора не меняют состав комплекта.
На 7 дней: от 1,4 ТБ. На 30 дней: от 5,8 ТБ.
Пример для H.265: 2, 4 или 8 Мбит/с на камеру. Это расчетные значения потока, а не обязательный расход для данного разрешения. Учитываем 90% паспортной емкости; 10% оставляем в запасе. Один ТБ = 1000 ГБ. Поток включает видео и, если записывается, звук. После монтажа проверяем фактический расход места.
Доля событий указана для примера, а не спрогнозирована для вашего объекта. При записи половину суток тот же диск хранит примерно вдвое больший период. Учитываются предзапись, запись после события и ложные срабатывания. Если движение идет постоянно, экономии почти не будет.
Как считаем и от чего зависит результат
Один поток 1 Мбит/с занимает 10,8 ГБ за сутки. Срок = емкость всех HDD в ТБ x 1000 x 0,9 / (камеры x Мбит/с x 10,8 x доля времени записи). При переменном битрейте нужен средний фактический поток.
Емкость нескольких дисков складываем для обычной последовательной записи, без зеркалирования и резервирования. Дополнительный диск увеличивает архив, но сам по себе не создает резервную копию. Форматирование, служебные данные и настройки могут изменить результат.
При заполнении диска циклическая запись заменяет самые старые фрагменты новыми. Важные записи нужно выгружать отдельно.
Как будет работать система
- Ночное изображение
- ИК-подсветка. Ночью изображение черно-белое.
- События
- Обычное обнаружение движения, без распознавания типа объекта.
- Хранение записи
- Диск выбран как отправная точка. Число дней зависит от битрейта, расписания и движения в кадре; рассчитываем под вашу задачу.
- Телефон и монитор
- Удаленный просмотр требует интернета. Показ всех камер одновременно использует дополнительные потоки; запись идет в выбранном основном качестве.
WD Purple входит в состав. Точная модель указана ниже.
Различать больше деталей и событий
Для офиса, магазина или территории, где важны детали и отбор событий с людьми и автомобилями. Камеры помогают справляться с контрастным светом у входа.
Вариант комплекта
Количество камер
- 4 Мп
- WDR
- Люди и транспорт
Состав выбранного комплекта
- Архив
- 1 HDD 8 ТБ WD Purple WD85PURZ. Емкость можно изменить под нужный срок записи.
- Подключение
- Камеры получают питание и передают видео по витой паре от PoE-портов регистратора.
- Кабель и расходные материалы
- По измеренным трассам: кабель, монтажные коробки, крепеж и защита соединений.
- Монтаж и настройка
- Установка 8 камер, настройка ракурсов, записи, времени и доступа. Проверка сохранения и поиска записи.
Неделя, месяц или больше?
В выбранном составе: WD Purple 8 ТБ (WD85PURZ), 1 шт. Ориентир непрерывной записи: около 20,8 суток при 4 Мбит/с на камеру.
На 7 суток
1 HDD 4 ТБ
На 30 суток
2 HDD по 6 ТБ
Это варианты замены HDD для указанного потока, а не дополнительные диски к указанному составу. Расчет с запасом 10%, без RAID. Перед поставкой проверяем точный артикул по совместимости регистратора.
На сколько хватит диска?
Меняйте параметры, чтобы оценить срок хранения. Нужна неделя или 30 дней? Ниже показано, сколько емкости потребуется. Настройки калькулятора не меняют состав комплекта.
На 7 дней: от 2,7 ТБ. На 30 дней: от 11,6 ТБ.
Пример для H.265: 2, 4 или 8 Мбит/с на камеру. Это расчетные значения потока, а не обязательный расход для данного разрешения. Учитываем 90% паспортной емкости; 10% оставляем в запасе. Один ТБ = 1000 ГБ. Поток включает видео и, если записывается, звук. После монтажа проверяем фактический расход места.
Доля событий указана для примера, а не спрогнозирована для вашего объекта. При записи половину суток тот же диск хранит примерно вдвое больший период. Учитываются предзапись, запись после события и ложные срабатывания. Если движение идет постоянно, экономии почти не будет.
Как считаем и от чего зависит результат
Один поток 1 Мбит/с занимает 10,8 ГБ за сутки. Срок = емкость всех HDD в ТБ x 1000 x 0,9 / (камеры x Мбит/с x 10,8 x доля времени записи). При переменном битрейте нужен средний фактический поток.
Емкость нескольких дисков складываем для обычной последовательной записи, без зеркалирования и резервирования. Дополнительный диск увеличивает архив, но сам по себе не создает резервную копию. Форматирование, служебные данные и настройки могут изменить результат.
При заполнении диска циклическая запись заменяет самые старые фрагменты новыми. Важные записи нужно выгружать отдельно.
Как будет работать система
- Ночное изображение
- ИК и белая подсветка. Цвет ночью - при достаточном освещении или включенном белом свете.
- События
- Классификация людей и транспорта, настройка событий под объект.
- Хранение записи
- Диск выбран как отправная точка. Число дней зависит от битрейта, расписания и движения в кадре; рассчитываем под вашу задачу.
- Телефон и монитор
- Удаленный просмотр требует интернета. Показ всех камер одновременно использует дополнительные потоки; запись идет в выбранном основном качестве.
WD Purple входит в состав. Точная модель указана ниже.
Получить более подробный общий план
Для задач, где нужно подробнее рассмотреть запись выбранной зоны. Повышенное разрешение дополняем подходящим ракурсом и более емким архивом.
Вариант комплекта
Количество камер
- 8 Мп / 4K
- WDR
- Увеличенный архив
Состав выбранного комплекта
- Архив

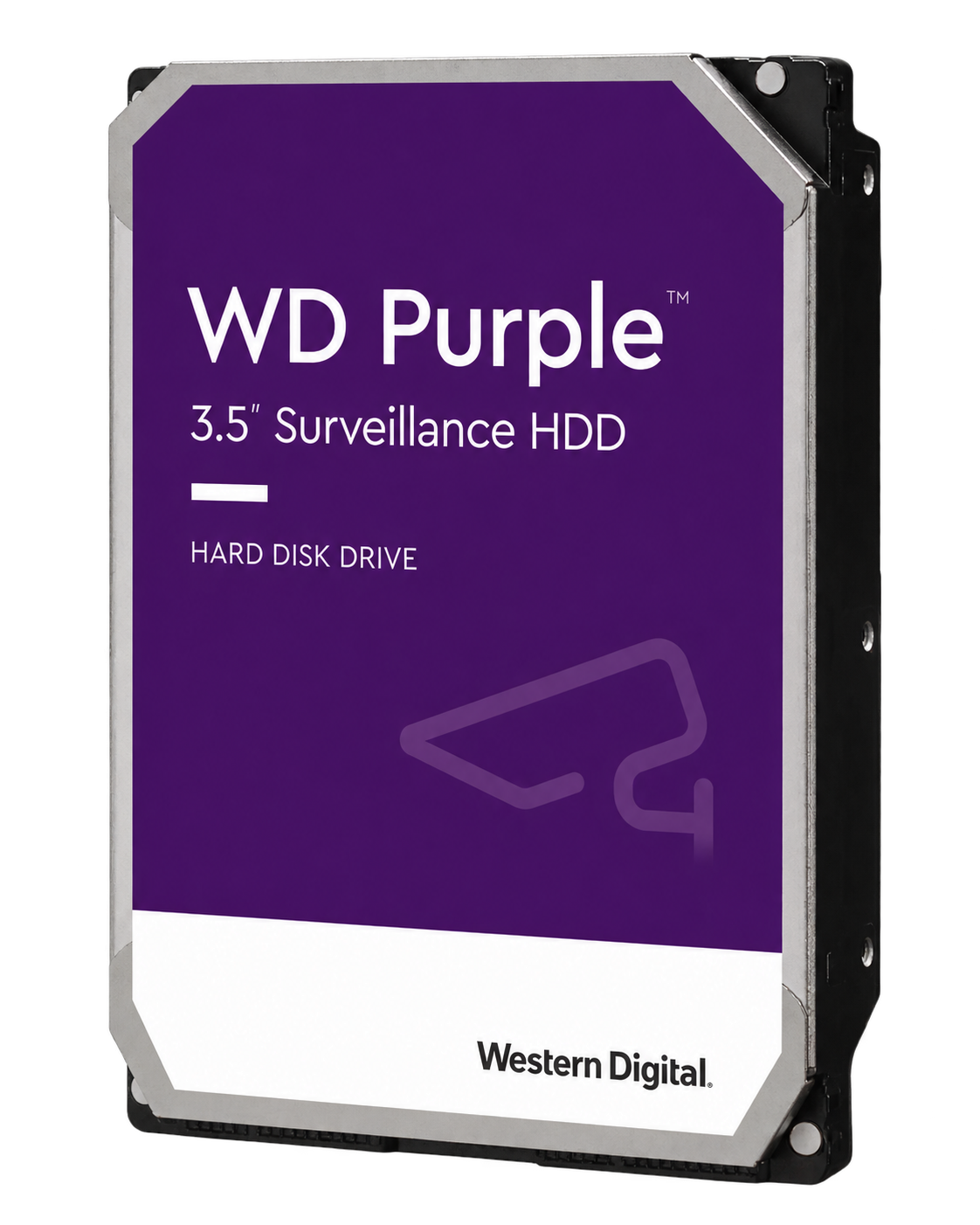

- 4 HDD по 6 ТБ WD Purple WD64PURZ. Емкость можно изменить под нужный срок записи.
- Подключение
- Камеры получают питание и передают видео по витой паре от PoE-портов регистратора.
- Кабель и расходные материалы
- По измеренным трассам: кабель, монтажные коробки, крепеж и защита соединений.
- Монтаж и настройка
- Установка 8 камер, настройка ракурсов, записи, времени и доступа. Проверка сохранения и поиска записи.
Неделя, месяц или больше?
В выбранном составе: WD Purple 6 ТБ (WD64PURZ), 4 шт. Ориентир непрерывной записи: около 31,2 суток при 8 Мбит/с на камеру.
На 7 суток
1 HDD 6 ТБ
На 30 суток
4 HDD по 6 ТБ, уже в этом составе
Это варианты замены HDD для указанного потока, а не дополнительные диски к указанному составу. Расчет с запасом 10%, без RAID. Перед поставкой проверяем точный артикул по совместимости регистратора.
Для этого варианта выбран iFlow F-NR-216EX/4 с четырьмя отсеками: 4 x 6 ТБ = 24 ТБ. При указанном потоке это около 31 суток с запасом 10%. Регистратор имеет 16 каналов, но в комплект входят 8 камер. Диски увеличивают длительность архива; резервной копией такая запись не является.
На сколько хватит диска?
Меняйте параметры, чтобы оценить срок хранения. Нужна неделя или 30 дней? Ниже показано, сколько емкости потребуется. Настройки калькулятора не меняют состав комплекта.
На 7 дней: от 5,4 ТБ. На 30 дней: от 23,1 ТБ.
Пример для H.265: 2, 4 или 8 Мбит/с на камеру. Это расчетные значения потока, а не обязательный расход для данного разрешения. Учитываем 90% паспортной емкости; 10% оставляем в запасе. Один ТБ = 1000 ГБ. Поток включает видео и, если записывается, звук. После монтажа проверяем фактический расход места.
Доля событий указана для примера, а не спрогнозирована для вашего объекта. При записи половину суток тот же диск хранит примерно вдвое больший период. Учитываются предзапись, запись после события и ложные срабатывания. Если движение идет постоянно, экономии почти не будет.
Как считаем и от чего зависит результат
Один поток 1 Мбит/с занимает 10,8 ГБ за сутки. Срок = емкость всех HDD в ТБ x 1000 x 0,9 / (камеры x Мбит/с x 10,8 x доля времени записи). При переменном битрейте нужен средний фактический поток.
Емкость нескольких дисков складываем для обычной последовательной записи, без зеркалирования и резервирования. Дополнительный диск увеличивает архив, но сам по себе не создает резервную копию. Форматирование, служебные данные и настройки могут изменить результат.
При заполнении диска циклическая запись заменяет самые старые фрагменты новыми. Важные записи нужно выгружать отдельно.
Как будет работать система
- Ночное изображение
- ИК и белая подсветка. Ночное изображение зависит от освещения и настройки камеры.
- События
- Классификация людей и транспорта. Чтение автомобильных номеров не обещаем.
- Хранение записи
- Диск выбран как отправная точка. Число дней зависит от битрейта, расписания и движения в кадре; рассчитываем под вашу задачу.
- Телефон и монитор
- Удаленный просмотр требует интернета. Показ всех камер одновременно использует дополнительные потоки; запись идет в выбранном основном качестве.
Непрерывная запись
Подходит, когда важно сохранить весь ход событий, в том числе то, что детектор не распознал. Архив проще оценить по фактическому потоку камер.
Запись по движению
Практична для спокойных помещений и зон, где активность бывает периодически. Ночью при отсутствии событий запись занимает меньше места. На улице деревья, дождь, насекомые и свет фар могут вызывать лишние срабатывания.
Режим выбираем по задаче. Для важных входов и кассовой зоны предпочтительна непрерывная запись с метками событий; для остальных зон можно настроить запись по движению или расписанию. Проверяем чувствительность, предзапись и запись после события. Такой режим не гарантирует сохранение каждого события.
Перед установкой
Подойдет для улицы и помещений?

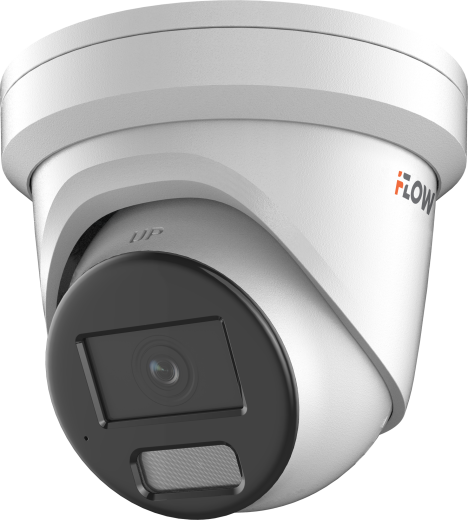

В выбранных камерах корпус IP67. Место установки, засветку, температуру и защиту кабельных соединений проверим на объекте.
8 Мп всегда лучше 4 Мп?
Нет. Для качества важны свет, объектив, расстояние и движение в кадре. Более высокое разрешение не заменяет правильный ракурс и не гарантирует чтение номеров.
Можно оставить старые аналоговые камеры?
Для существующей аналоговой системы сначала проверяем регистратор и кабель. Этот комплект рассчитан на IP-камеры; прямую замену без переделки не обещаем.
Что рассчитывается дополнительно?
Сложные трассы, высотные работы, коммутаторы для удаленных зон, резервное питание и отдельный монитор - по объекту. Длину кабеля и перечень работ фиксируем до монтажа.
Соберем комплект под вашу задачу
Пришлите видео в мессенджер: покажите территорию, расскажите, что хотите видеть, и отметьте возможные места камер. Если видео неудобно, подойдет план с зонами обзора.
В смете отдельно укажем оборудование, кабельные трассы, расходные материалы, монтаж и настройку.
